氫氣系統

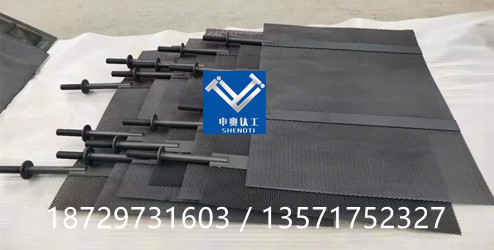

產品氫氣由電解槽兩端壓板的氫氣接口引出，與夾帶的電解液一起進入氫分離器中進行分離，向上升起的氫氣經氫氣冷卻器中，而電解液則滯留在氫分離器內。氫氣冷卻器為管殼式換熱器，氫走管程，冷卻水走殼程，在冷卻器的氫出口處，配置有絲網捕集器，以便把氫氣中的霧滴捕集下來，并返回到氫分離器中。氫出捕集器后進入到氫汽水分離器中，其冷凝液由排污閥排放。產品氫經氣動薄膜調節閥輸出。

氧氣系統

該系統與氫氣系統的流程完全相同，檢測點也是五個，功能略有不同。

電解液系統

在水電解制氫過程中，電解液隨著產品氣被夾帶到氫、氧分離器中，通過堿液泵的強制循環，再返回到電解槽內。堿液泵的進口與氫、氧分離器的連通管相連，泵啟動后，分離器中的電解液流經堿液冷卻器，堿液經過濾器后，終回到電解槽中。

電解反應的生成熱是通過堿液循環的方法在堿液冷卻器中被帶走的。原料水的補充也是隨電解液的循環而進到電解槽內的。

原料水系統

在水電解過程中，原料水因分解成氫和氧而不斷地消耗掉，為了持續生產，向系統內補充原料水。

原料水的補充是由補水泵來完成的，用柱塞泵補水，泵的啟停是由兩差壓變送器測得的信號控制，當?shù)陀谠O定值時，PLC就輸出啟動泵，反之則停泵。

補水泵的入口管與水箱和堿箱的出口管線相連，通過啟動補水泵．補到水電解制氫系統中，經止回閥進入到分離器的堿液中。

冷卻水系統

冷卻水從外管引入，冷卻水進入系統后，一路進入氣體堿冷卻器，再一路經冷卻水氣動調節閥后進入堿液冷卻器中，該調節閥的閥位由鉑電阻測得的堿溫來控制，冷卻水與堿液間逆向流動，冷卻水出堿液冷卻器后，進入回水總管中。此管直與外界的冷卻水循環裝置相連。
