蝕刻液再生及銅回收用鈦陽極是高科技、環保型。根據PCB電子線路板生產過程產生失效蝕刻液而設計，該液中含有銅（銅含量約為120-140g/L）、氨水及氯化銨。

第一：萃取部分

先將廢蝕刻液流入一個槽中，將萃取液（也叫吸銅劑）導入此槽中，吸銅劑會將廢蝕刻液中的銅離子吸附到吸銅劑中，廢蝕刻液中的銅離子含量很低了，只需添加生產動作中的損耗的少量部分（添加劑、蝕板鹽、氨水）使其恢復到與原子液同等的效果就回到生產線上重新去蝕刻別的銅箔了，而含銅的吸銅劑就流入第二個槽子。然后給第二個槽子中加入硫酸，硫酸就將吸銅劑里的銅離子吸附過來，變成硫酸銅。吸銅劑里面的銅離子被硫酸吸附完后，吸銅劑又回到第一個槽子去從廢蝕刻液中再去吸附銅離子了。而硫酸銅就流入第三個槽子中了。

第二：電解部分。

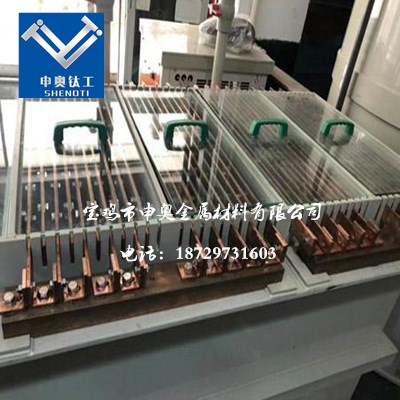

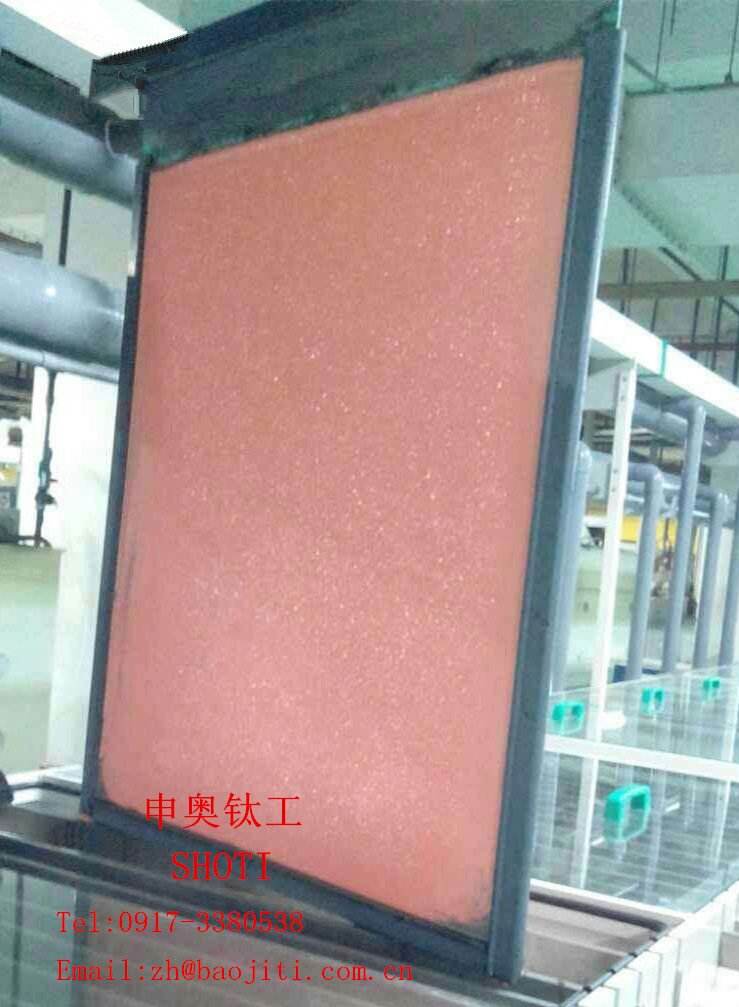

第三個槽子就是電解槽。寶雞申奧鈦陽極就在這個槽中，溶液就變成硫酸銅溶液了，通過電解，就變成銅和硫酸了，硫酸就回到第二個槽子中去吸附吸銅劑中的銅離子了。而第三個槽中中的銅離子就跑到陰極的銅板上了。電解槽是此設備最核心的部分，鈦陽極提取銅就在這里產生。一般情況下，電解槽會有4-8個，每個電解槽里有7片陽極6片陰極。陽極就用寶雞申奧鈦陽極，陰極就用銅箔。陽極的尺寸一般是1000*700*1.5，也有些陽極的尺寸是1000*660*1.5。陰極的尺寸要比陽極大一些。一般在1050*750左右。這是因為陽極邊部的電流會比較大。電解液的溫度在50度左右，整流器輸出的電流一般是1000-2000安培。電壓一般在10-16伏之間。電路的連接方式一般是先并聯然后串聯。鈦陽極和銅箔陰極之間是并聯方式，每個電解槽之間是串聯的方式。這樣，分?jǐn)偟矫總€陽極板的電流就是2000除以7，即每個陽極所承受的電流是285安培。而鈦陽極發生電解的面積是700*850*2（雙面）即1.19平方。那么陽極需承受的電流密度就是285除以1.19即240安培/平方米。在這種環境下，陽極的使用壽命可以達到2年以上，但我們目前給客戶的保質期是1年以上。中國目前有幾千家線路板廠，上規模的也有幾百家，這幾百家都是潛在的客戶。一旦這個設備推廣開了，那鈦陽極的需求也是非常大的。并且鈦陽極屬于消耗品，使用到一定的時間需要更換。
